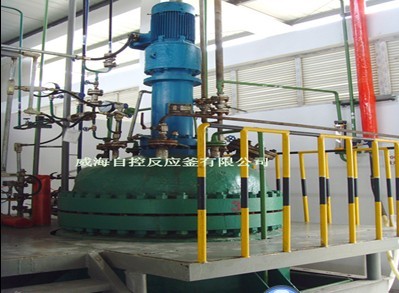

工業生產磁力驅動高壓釜采用端面馬蹄形磁力驅動攪拌器,完全靜密封、無泄漏,耐高溫、高壓、高真空、攪拌轉速高、運行平穩、噪音小、使用簡單、操作方便,攪拌軸承采用耐腐蝕不銹鋼或陶瓷球軸承,適用于介質粘度小的液體介質進行攪拌反應,不適用于粘度大的、帶固體料或產生結晶的介質進行攪拌反應。
主要用于氣體與液體反應、氣體與氣體反應 。出料方式有上出料和下出料兩種,供用戶選用。
用途:
適合于各企業單位,進行放大或批量生產用釜??筛鶕?jù)用戶工藝流程要求和溫度、壓力介質等要求,為用戶配套設計制作特殊要求攪拌槳,保證物料的氣-液分散、固-液懸浮、液-液混合等效果。
WHF型工業生產用磁力高壓釜特點:
該系列反應釜是各種易燃、易爆、有毒、貴重等介質在高溫、高壓、高真空等條件下進行攪拌反應的理想設備,它從根本上解決了以前填料密封、機械密封無法克服的軸封泄漏問題,無任何泄漏和污染,使用壽命長、免維修。釜體材料可采用碳錳鋼、各種牌號的不銹鋼、鈦及鈦合金、鎳、哈氏合金、因康鎳、蒙耐爾、鋯及其復合材料等。
反應釜的主體材料、釜體、釜蓋上的開孔尺寸、數量、加熱方式、釜內結構、攪拌轉速、攪拌槳葉的形式均可根據用戶要求進行設計;加熱方式有夾套蒸汽、夾套導熱油電加熱、夾套油浴循環、遠紅外等形式供用戶訂貨時任意選配。對有拋光要求的釜體內表面,可達到鏡面拋光水平,對高粘度的物料可加工成錐形底,便于放料、清洗。
根據反應釜的制造結構可分為開式平蓋反應釜、開式橢圓封頭式反應釜和閉式反應釜 三大類,每一種結構都有它的適用范圍和優缺點。
技術參數
指標
項目
有效容積 L
50
100
200
300
500
1000
2000
3000
5000
內徑/內高
350/520
450/640
600/910
600/1290
800/1100
1000/1390
1200/2400
1300/3050
1800/2500
盤管傳熱面積㎡
0.2
0.5
0.8
1.0
1.2
2.5-4
4
5-8
10-14
設計壓力Mpa
15
2.5-15
2.5-10
2.5-8.0
工作溫度 ℃
-40~+450℃
加熱方式
夾套蒸汽、夾套導熱油電加熱管、遠紅外、夾套油循環等
夾套工作壓力
0.1-1.6
攪拌轉速 r/min
0~500r/min
電機功率 kw
0.55
0.75
1.1/3
3
3/4
5.5/7.5
7.5/11
11/15
15/18
1、開式平蓋高壓釜
開式平蓋結構有平蓋端部法蘭式和平蓋反向法蘭式兩種型式,但平蓋反向法蘭式在價格方面要比平蓋端部法蘭式要便宜一些。由于是開式結構對設備的維修、拆卸都比較方便特別是劇毒、易燃的化學產品此結構可改善工人的操作環境,降低工人的勞動強度,確保人身安全。適用于較高壓力、溫度條件下選用,容積一般小于3000L以下的工況條件下。
2、開式橢圓封頭式高壓釜
開式橢圓封頭式反應釜的適用范圍廣,壓力一般比較低,通常壓力低于5.0Mpa以下,容積一般在3000L以下選用此結構,此結構形式比開式平蓋反應釜造價低,并具備了平蓋開式的維修、拆卸方便的優點,交貨期短。
3、閉式反應釜
閉式反應釜適用于容積大于1000L以上的反應釜,由于整體為閉式結構為方便維修開設有人孔,以方便人員下釜內維修和更換零部件。缺點是閉式反應釜拆卸維修比較麻煩,對工人的勞動強度較大,且釜內物料難以清理干凈,但價格相對便宜且加工周期較短。
